如何合理的设计钢结构桁架？

2020-11-05 16:32:39

次

钢结构桁架应该如何合理的设计？

1. 桁架截面尺寸变化对其内力的影响

对于空间三角形钢管桁架，在确定截面高度、上弦宽度和节间长度后，可以确定截面形状。随着上弦宽度的变化，弦的内力基本保持不变，但腹杆和跨中挠度变化明显。

2. 管桁架结构的受力特性

管桁架是一种两端连接圆杆的点阵结构。空间三角形钢管桁架在竖向均布荷载作用下，表现出腹杆剪切和弦杆弯曲的受力机理。影响弦杆轴向力的主要因素是截面高度。

3.　管桁架结构计算

基本设计要求

三维桁架的高度可以是跨度的1/12到1/16;拱架的厚度可以是跨度的1/20 ~ 1/30，拱架的高度可以是跨度的1/3 ~ 1/6。弦杆(主管)、腹杆(支管)与两腹杆(支管)夹角不得小于30°。

4. 计算原理

计算筒形桁架结构在重力荷载和风荷载作用下的内力和位移。另外，应根据具体情况计算地震、温度变化、支架沉降、施工安装荷载等作用下的位移和内力。根据弹性理论，空间杆系的有限元法可以计算其内力和位移。

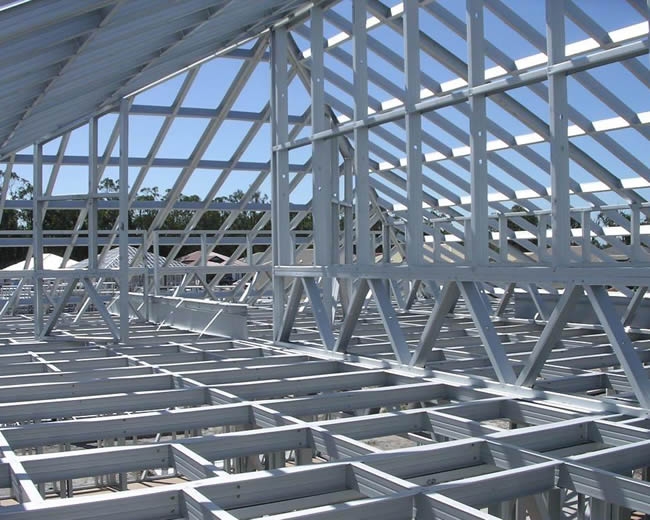

钢结构桁架

5. 静态计算

钢管桁架的截面设计应在进行位移和内力计算后进行。管桁架截面如需调整，应重新设计以满足设计要求。

6. 抗震计算

在一维地震的情况下，可以用活化分解反应谱的方法来计算多次地震的影响。

综上所述，这是钢管桁架结构的设计特点。为了保证钢管桁架的安全性和美观性，要掌握钢管桁架的受力特性。
